Färgade lampor säljs nu i varje stormarknad. Här har vi sammanställt de vanligaste RGB-problemen. Detta är en fortsättning på den allmänna artikeln om att åtgärda problem med ledremsor.
RGB/RGBW-lysdioder visar olika färger i några små områden på remsan.
Fungerar LED-remsor vanligtvis under större delen av sin längd? Endast på en plats nära brytpunkten är de inte röda? Den visar att den aktuella delen innehåller skadade röda LED-lampor. Dessa RGB-problem kan enkelt kontrolleras genom att ställa in remsorna på rött och inte tända de felaktiga delarna.
När du sätter i din första ledremsa och märker att färgerna inte stämmer överens kan det vara väldigt irriterande. Den enkla förklaringen är dock att en av RGB/W-lysdioderna där måste bytas ut eftersom den är trasig. Statisk elektricitet, överdriven böjning och vridning eller att trampa på den kan skada den.

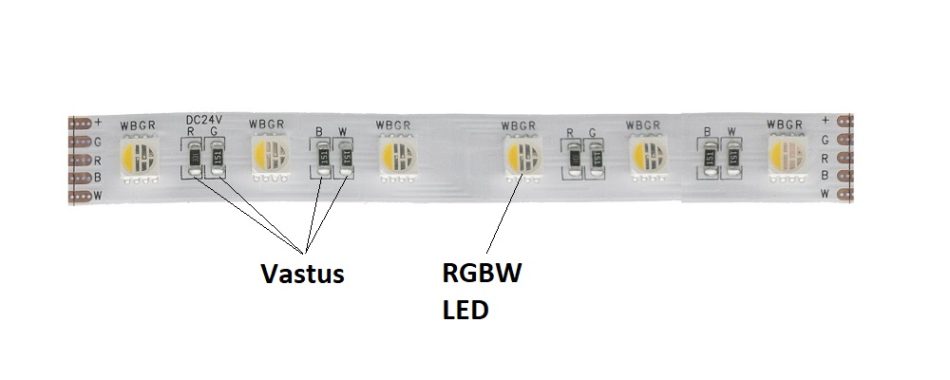

Varje segment av ledremsan (5-10 cm lång) är kopplad så att den bildar en egen oberoende krets.
I de flesta fall är det enda alternativet att byta ut denna del av bandet. Den trasiga remsan klipps helt enkelt av och en ny 100 mm sektion löds på.
Försök att pressa skadade lysdioder eller resistorer innan du gör detta. Ljuset bör åtminstone tändas igen automatiskt. Om du vet hur man löder kan du lösa problemet genom att värma upp fogen igen.
RGBW och RGB LED visas i olika färger.
Om alla utom en färg på LED-remsan fungerar och denna färg inte fungerar längs hela remsan (t.ex. alla blå lysdioder fungerar inte), är problemet den blå kabeln som är fastlödd på remsans kretskort eller den blå kabeln som ansluter remsan till mottagaren.
Blå lysdioder kan inte brytas längs hela sin längd. Däremot påverkar strukturen hos ledskenor, på grund av det sätt som ledskenan skadas, endast utrymmet mellan skärpunkterna. Det är därför en fråga om kabeldragning.
Om du har använt kontaktdon för att förlänga kablarna ska du först kontrollera att kablarna mellan styrenheten och LED-remsan fungerar som de ska. Avlägsna alla manöverdon och förlängningskablar innan testet utförs. Anslut strömförsörjningen direkt till remsan.
Kom också ihåg att i RGB/RGBW-band är svart nästan alltid positivt (+). Anslut därför först nätaggregatets positiva kabel till LED-remsans svarta kabel. LED-remsans blå tråd måste sedan anslutas till strömförsörjningen.
Låt oss anta att de blå kabelanslutningarna var orsaken till problemet. När de börjar fungera bör de blå lamporna tändas för att indikera att du har en svag anslutning någon annanstans. Använd denna information för att långsamt återmontera systemet, inklusive styrenheten och eventuella förlängningskablar, och fastställa vilken komponent som hindrar de blå lamporna från att fungera.
OM den blå lampan inte fungerar när den ansluts direkt till strömförsörjningen är LED-remsans lödkontakt trasig och måste lödas om. RGB-problemen har lösts.
RGB/W-lysdioderna lyser endast med ett svagt sken.
Vanligtvis är det den röda som lyser eftersom de kräver mindre ström. Det innebär att 24V-ledskenorna är anslutna till t.ex. en 12V-strömförsörjning eller en felaktig strömförsörjning.
Det enda alternativet i denna situation är att köpa en annan 24 V-strömförsörjning för 24 V-band.
Led-lampor visar fel färg
Du har blandat ihop kablarna i styrenheten. När du väljer en färg i styrenheten kommer färgerna inte att blandas korrekt om du ansluter den röda kabeln till den blå kontakten och den blå kabeln till den röda kontakten. Du kommer också att se olika färger på ljuset till de du har valt.
Kablar måste kontrolleras och eventuella kablar som har korsats måste dras om på rätt ställen. Du kan också kontrollera anslutningarna om du har använt en kabelkontakt för att förlänga kabeln. Gör detta genom att först endast ansluta den positiva (+), vanligtvis svarta, kabeln. Sedan en färg i taget och testa färgen med fjärrkontrollen. Om rött är blått har styrenheten eller LED-listen fel färg på ledningarna. Det spelar ingen roll, eftersom du bara måste hitta rätt kabel, som är röd, och använda den.
När kablarna ibland rör vid varandra är det svårt att se vad som händer. Om t.ex. rött och blått rör vid varandra måste du separera ledningarna för att se till att anslutningarna är tydliga, annars kommer rött och blått alltid att blandas och du får ingen ren enfärgad färg.
Led-ljusremsan avger endast antingen rött, grönt eller blått ljus.
De röda och blå lamporna slutar plötsligt att fungera. Endast den gröna lysdioden lyser. Ledkretsar är alltid seriekopplade, så om ett ledchip går sönder påverkas inte de andra.
Gör först ett snabbtest. Med andra ord kan du använda RGB-kontrollen för att ändra tejpens färg. Det är möjligt att bandet fortfarande fungerar, du behöver bara starta om ledljusbandet i den här situationen.
Annars får du fortsätta leta. Tänd lampan för att efter provningen kontrollera om motstånden är skadade. För mycket vridning eller böjning kan orsaka skador på kretskortet, vilket du bör kunna se genom att testa. Placera skruvmejseln mot lödningen på varje motstånd i tur och ordning. Kommer lampan att tändas? Om det brinner måste motståndet repareras eller ersättas med en defekt komponent längs hela längden (vanligtvis 10 cm).
RGB-problem – LED-lampor som fastnat i en färg
För närvarande visar LED-lampan bara en färg. Du gjorde allt du kunde, men ingenting verkade lösa problemet. Troligtvis har styrenheten fastnat i något av programmen. Specifikt fungerar drivrutinsinställningarna inte längre korrekt.
Börja med att återansluta allt. Koppla ur strömförsörjningen. Slå på den igen efter fem eller sex sekunder. Testa nu igen. Fungerade det?
När RGB-ljusbandet blandas med vitt blir slutresultatet rödaktigt.
Spänningsfallet är den största orsaken till detta. Det röda chipet behöver mindre ström för att lysa eftersom RGB-ledkretsen består av ett rött, grönt och blått chip. Som ett resultat av spänningsfallet minskar spänningen i slutet av LED-remsan. Gröna och blå chip lyser svagare eftersom de kräver mer spänning, men det röda chipet kan lysa lika starkt som vanligt, så slutet av LED-remsan ser röd ut.
- Spänning som krävs för en typisk blå LED: 3,0-3,2V
- Spänning som krävs för en typisk grön LED: 3,0-3,2V
- Spänning som krävs för en typisk röd LED: 2,0-2,2 V
