[vc_row][vc_column][vc_column_text]PWM-dimning, eller pulsbreddsmodulering, är en digital dimningsteknik som använder en serie pulser för att justera ljusstyrkan hos LED-lampor. Tekniken fungerar genom att LED-lampor snabbt tänds och släcks med en hög frekvens som det mänskliga ögat inte kan uppfatta. Driftcykeln används för att styra ljusstyrkan på lamporna. Detta är ett komplement till artikelserien om ljusdämpningsteknik.
Hur fungerar PWM-dimning?
En av de största fördelarna med PWM-dimning är dess noggrannhet. Till skillnad från analoga dimningsmetoder kan PWM-dimning uppnå ett brett spektrum av ljusstyrkenivåer med hög precision.
Denna metod används inom många sektorer. Den används i tillämpningar som mätning, kommunikation, kraftstyrning och LED-belysning. Genom att omvandla analoga enheter till exakt digital styrning kan den mängd energi som används av ett system minskas avsevärt genom att till exempel justera mängden ljus, ljudutgång eller rotationshastighet.
Dimring uppnås i praktiken på nivån 0-100% med 0,1% noggrannhet, genom att justera den tid som ljuset är tänt.
PWM-dimning med en twist
Tänk dig att du har en glödlampa och vill justera dess ljusstyrka. Istället för att bara sätta på och stänga av den kan du använda ett specialverktyg som kallas PWM-dimning.
Den fungerar genom att ljuset snabbt tänds och släcks flera gånger per sekund. Varje gång ljuset tänds och släcks kallas det för en ”puls”. Ju snabbare du blinkar desto ljusare blir rummet eftersom lampan är tänd en större del av tiden. Om du tänder och släcker lampan långsamt får du en känsla av att det inte är så mycket ljus i rummet – om lampan är tänd länge är det alltså ljusare. Om den är på under en kort tid är den svagare.
Vad är arbetscykeln?
Driftcykeln är den procentandel av tiden som PWM-signalen är uppe (på) jämfört med den tid den är nere (av) under en enda PWM-cykel. Den uttrycks i procent och bestämmer PWM-signalens medelvärde och hur mycket effekt som tillförs lasten. En arbetscykel på 50% innebär att PWM-signalen är på under halva cykeln och av under den andra halvan. Det innebär att 100% av arbetscykeln är lamporna tända hela tiden.
Hertzit
Hjärtat i detta fall är ljus som tänds och släcks i varv per sekund. Om lampan tänds och släcks 100 gånger per sekund är frekvensen 100 Hz. Här kommer den andra sidan av PWM-dimning. För ögat finns det ingen fördel med att ha ljuset släckt 50 % av tiden, men en arbetscykel varar en sekund. Det ser bara ut för ögat som om den var avstängd.
Ljusflimmer vid PWM-dimning
Vissa LED-lampor flimrar. Detta beror på att en snabb uppstart kan få LED-lamporna att blinka med samma frekvens som pulserna.
Vid PWM-dimning måste därför denna till- och frånkoppling ske tillräckligt snabbt för att ögat ska uppfatta det som en dimning av ljuset och inte som ett flimmer.
Ljuset måste tändas och släckas 18 gånger i sekunden för att vår hjärna ska uppfatta att det fortfarande är tänt, men ljuset blinkar fortfarande i våra ögon. Det handlar om den så kallade. ”Flicker Fusion Time”:sta. Man har studerat och funnit att denna gräns hos djur eller människor kan vara så hög som 400 Hz! I allmänhet måste lampan tändas och släckas minst 80 gånger per sekund för att de flesta av oss ska undvika att den blinkar. Det är därför vissa av oss kan se ljuset blinka och andra inte. Så det är individuellt.
Detta problem kan dock minskas genom att använda en högfrekvent PWM-dimringssignal. LedStores dimbara transformatorer använder FFT 750Hz – 1000Hz, d.v.s. Flicker free.
Kompatibilitet
Fördelen med PWM-dimning är att den är kompatibel med ett brett utbud av LED-lampor. Till skillnad från andra digitala dimningstekniker som DALI eller DMX, kan PWM-dimning användas med de flesta typer av LED-lampor utan behov av speciella drivrutiner eller styrenheter. Detta gör den till ett kostnadseffektivt och allmänt tillgängligt dimningsalternativ.
En svaghet med PWM-dimringsignalen kan vara att den kan orsaka färgförändringar hos vissa LED-lampor. Detta beror på att snabba strömförändringar kan orsaka förändringar i lampornas färgtemperatur. Detta problem kan dock minskas genom att använda en PWM-dimmer av god kvalitet
PWM-dimmer
En PWM-dimmer krävs för att använda PWM-dimning. Dessa styrenheter kan vara fristående eller integrerade med andra system, t.ex. ljusstyrningssystem. Det är viktigt att använda en högkvalitativ PWM-dimningsregulator som är avsedd för användning med LED-lampor för att säkerställa kompatibilitet och minimera potentiella problem.

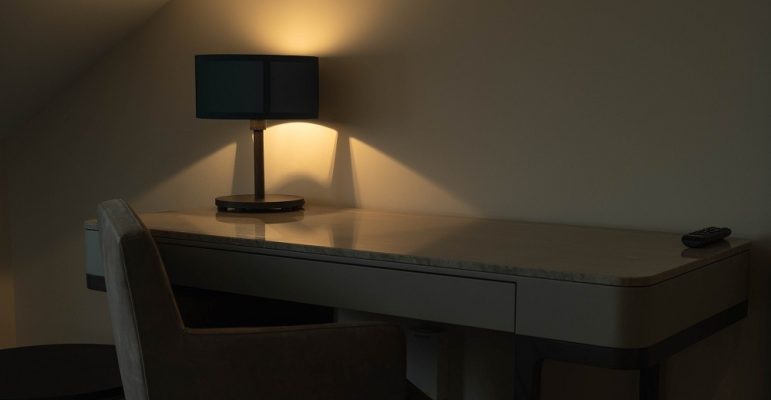

Ofta finns en PWM-dimmer i botten av en bordslampa
Fördelar och nackdelar med PWM-dimning
Plus:
- Hög kompatibilitet: PWM-dimmern är kompatibel med ett brett utbud av LED-lampor, vilket gör den till ett mångsidigt alternativ för dimring av olika typer av lampor.
- Jämn dimning: PW M-dimning ger en jämn och flimmerfri dimning, vilket gör den idealisk för användning i miljöer där belysningen behöver justeras ofta eller där flimmer kan orsaka ansträngda ögon eller huvudvärk.
- Energieffektivitet: PWM-dimning kan bidra till att minska energiförbrukningen genom att möjliggöra exakt styrning av den mängd ström som tillförs armaturerna.
- Längre livslängd: PWM-dimning kan bidra till att förlänga LED-lampornas livslängd genom att minska mängden värme som genereras under dimningen, vilket kan skada lamporna med tiden.
Kons:
- Komplexitet: detta kan göra systemet mer komplext och svårt att installera eller felsöka.
- Störningar: PWM-dimning kan orsaka elektromagnetiska störningar (EMI), som kan orsaka problem med annan elektronisk utrustning om den inte skyddas ordentligt.
PWM-dimning är en tillförlitlig och effektiv metod för dimning av LED-lampor, med den extra fördelen att dimningen är jämn, exakt och flimmerfri. Den har dock vissa nackdelar i form av komplexitet och eventuella elektromagnetiska störningar. Det är dock viktigt att använda en högfrekvent PWM-dimningssignal och en PWM-dimningsregulator av god kvalitet för att minimera potentiella problem.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]
Vanliga frågor om dimring med pulsbreddsmodulering (PWM):
[/vc_column_text][vc_toggle title=”Vad är PWM-dimning?”]PWM-dimning är en metod för att justera ljusstyrkan hos LED-lampor genom att snabbt slå på och av strömmen med hög frekvens. Detta ger en dimmande effekt samtidigt som energieffektiviteten bibehålls.[/vc_toggle][vc_toggle title=”Hur fungerar PWM-dimning?”]PWM-dimning fungerar med hjälp av en speciell styrenhet som skickar strömpulser till lysdioderna med hög frekvens. Hur länge strömmen är på eller av avgör den totala ljusstyrkan på lamporna.[/vc_toggle][vc_toggle title=”Är PWM-dimning kompatibel med alla LED-lampor?”]PWM-dimning är i allmänhet kompatibel med ett stort antal LED-lampor, men det är viktigt att kontrollera lampornas specifikationer för att se till att de är kompatibla med PWM-dimning.[/vc_toggle][vc_toggle title=”Vilka är fördelarna med PWM-dimning?”]PWM-dimning ger flera fördelar, t.ex. jämn och flimmerfri dimning, bättre energieffektivitet och längre livslängd för LED-lampor.[/vc_toggle][vc_toggle title=”Vilka är nackdelarna med PWM-dimning?”]PWM-dimning kräver användning av specialiserade styrenheter och drivrutiner, vilket kan göra systemet mer komplext och svårt att installera eller felsöka. Den kan också orsaka elektromagnetiska störningar (EMI), som kan orsaka problem med annan elektronisk utrustning om den inte skyddas ordentligt.[/vc_toggle][vc_toggle title=”Hur kan jag säkerställa att mina LED-lampor är kompatibla med PWM-dimning?”]De flesta LED-lampor kan dimmas med PWM, men kontakta tillverkaren för att kontrollera att de är kompatibla med PWM-dimning.[/vc_toggle][vc_toggle title=”Vilka typer av PWM-dimmerregulatorer finns tillgängliga?”]Det finns olika typer av PWM-dimningsregulatorer, t.ex. potentiometer, digitala eller integrerade i en ljusstyrningsregulator, t.ex. ZIgbee-regulatorn.[/vc_toggle][vc_toggle title=”Hur kan jag minimera störningar från PWM-dimning?”]Skärmade kablar och korrekt jordning kan bidra till att minimera störningar från PWM-dimning.[/vc_toggle][vc_toggle title=”Vilka är de vanligaste användningsområdena för PWM-dimning?”]PWM-dimning används ofta i belysningstillämpningar för bostäder, kommersiella lokaler och industrier.[/vc_toggle][vc_toggle title=”Vad bör jag tänka på när jag väljer en PWM-dimmerregulator?”]När du väljer en PWM-dimningsregulator ska du ta hänsyn till faktorer som kompatibilitet med LED-lampor, systemets komplexitet, eventuella störningar och den totala systemkostnaden.[/vc_toggle][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]
